Dessiner le support standard avec le logiciel Charly Graal

Dessiner le support standard avec le logiciel Charly Graal

Cette page vous présente les différentes étapes du dessin de notre support standard de caméra avec le logiciel Charly Graal

1- Démarrez le module CAO de Charly Graal

Utilisez la commande « démarrer » pour ouvrir le module CAO de CharlyGraal

2- Définissez les dimensions de votre feuille de travail

Votre dessin doit tenir sur une feuille, par contre il n’est pas nécessaire de prendre une feuille beaucoup plus grande que votre pièce ? Dans l’idéal, la feuille devrait avoir les mêmes dimensions que les dimensions les plus grandes de la pièce qui est à dessiner.

3- Utilisez les outils « ligne » et « cercle »

En fin de compte, votre dessin est uniquement composé de ligne et de courbes. Si vous trouvez les coordonnées des points d’intersection, ensuite il suffit de tracer sans se poser de questions.

4- Pensez à dessiner les axes de pliage

Une fois usiné, la pièce devra être pliée. Il faut donc obligatoirement savoir où ? Un marquage pourra être fait avec la mini fraiseuse au moment de l’usinage de la pièce.

5- Et les perçages ? Il faut les dessiner aussi

Même les perçages devront être faits avec la mini fraiseuse. Mais pour cela il faut aussi les dessiner 🙂

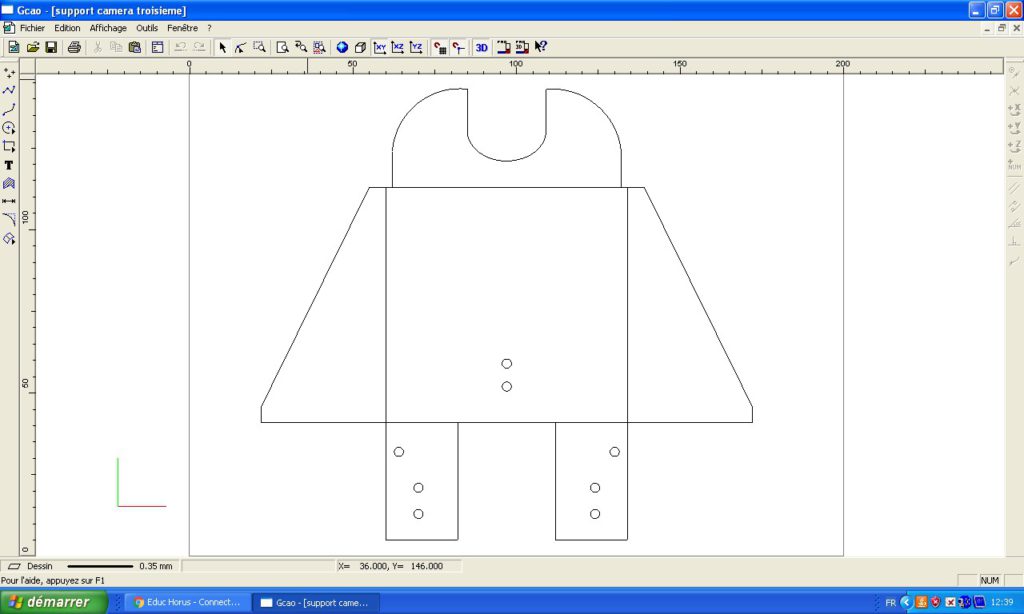

Dessin terminé avec Charly Graal
